Ventilatiebox vervangen: wanneer het moet en waar het misgaat
Een ventilatiebox gaat in de praktijk vijftien tot twintig jaar mee, maar de laatste jaren daarvan kosten geld. De motor loopt zwaarder, het toerental zakt bij dezelfde stand, de lagers gaan zingen en de bewoner of gebruiker draait de stand omhoog om hetzelfde effect te houden. Een ventilatiebox vervangen is daarom zelden een spoedklus, maar wel een klus die vaak te laat wordt ingepland. Dit artikel zet op een rij waaraan u het einde van de levensduur herkent, welke gegevens u vastlegt voordat u een vervanger uitzoekt, en op welke punten de uitvoering in de praktijk misloopt.
Wanneer een ventilatiebox vervangen aan de orde is

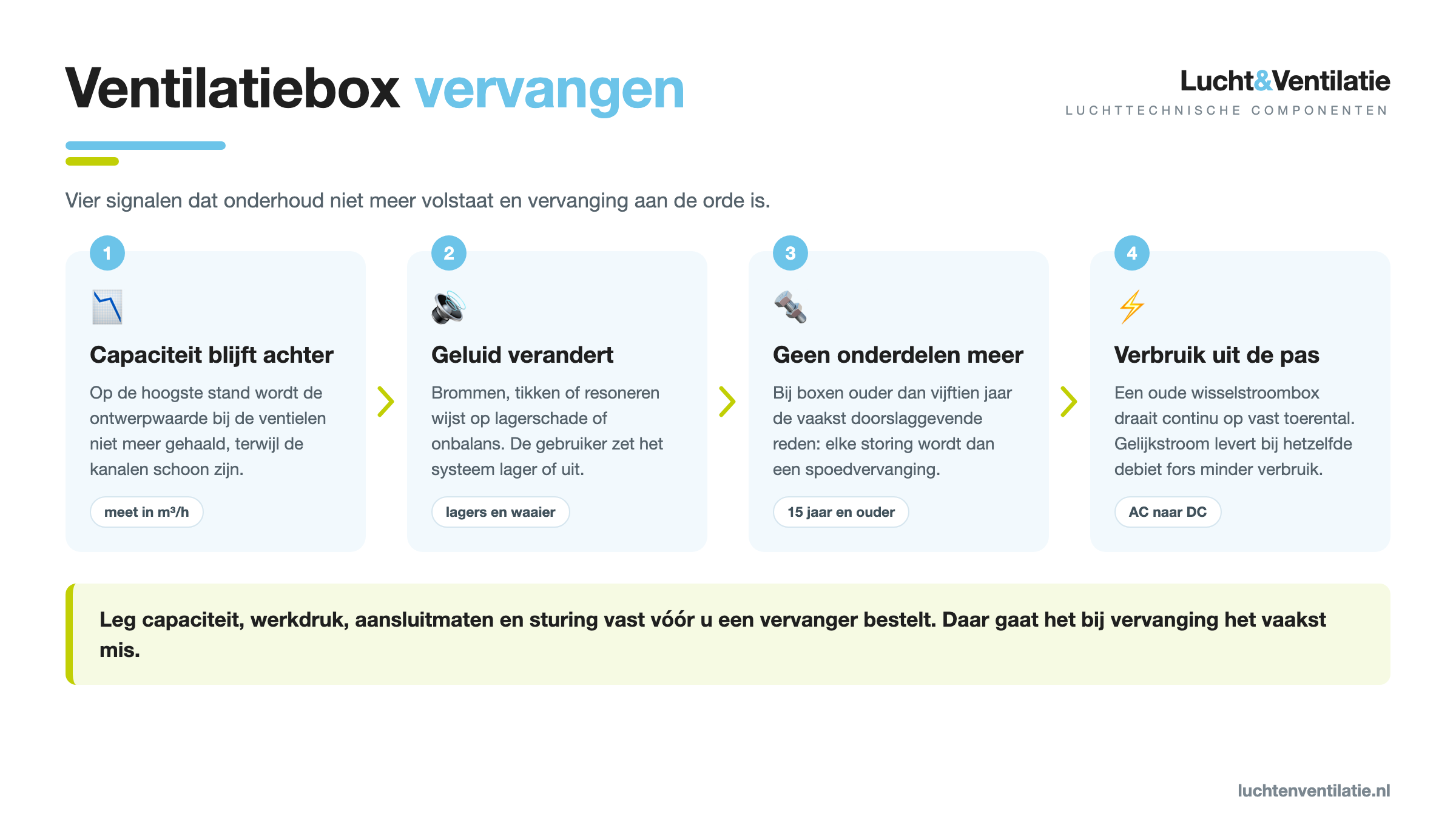

Vier signalen wijzen op vervanging in plaats van onderhoud. Ze komen zelden alleen.
De box haalt zijn capaciteit niet meer. Meet de afzuiging bij de ventielen in de natte ruimten. Haalt het systeem op de hoogste stand niet meer de ontwerpwaarde, terwijl de kanalen schoon zijn en de ventielen goed staan, dan is de waaier of de motor versleten. Reinigen helpt dan tijdelijk, niet structureel.
Het geluid verandert van karakter. Een box die altijd al hoorbaar was maar nu bromt, tikt of resoneert, heeft doorgaans lagerschade of onbalans op de waaier. Bewoners zetten het systeem dan lager of helemaal uit, en daarmee vervalt de ventilatie precies waar die nodig is.
Onderdelen zijn niet meer leverbaar. Bij boxen ouder dan vijftien jaar is dit het vaakst de doorslaggevende reden. Een motor of printplaat die niet meer te krijgen is, maakt elke storing meteen een vervanging, alleen dan onder tijdsdruk.
Het verbruik staat niet meer in verhouding. Een oude wisselstroombox draait vaak continu op een vast toerental. Het verschil met een moderne gelijkstroomuitvoering is op jaarbasis fors, en dat verschil is de meest concrete onderbouwing die u een opdrachtgever kunt geven.
Wat u vastlegt voordat u een vervanger kiest
De meeste misgrepen bij vervanging ontstaan doordat er op merk en uiterlijk wordt besteld in plaats van op gegevens. Leg deze vier vast, voordat de oude box eruit gaat.
- De benodigde capaciteit in m³/h, niet de capaciteit die op de oude box staat. Die is mogelijk ooit te ruim of te krap gekozen, en bij een verbouwing is het programma van eisen veranderd.
- De werkdruk in Pa. Een box levert zijn opgegeven debiet alleen bij een bepaalde tegendruk. Lange kanalen, veel bochten of een vervuild dakdoorvoerrooster verhogen die druk, en dan blijft het debiet achter bij de specificatie.
- De aansluitmaten en de inbouwruimte. Diameters van de kanaalaansluitingen, de positie van de aansluitingen ten opzichte van elkaar, en de vrije ruimte rond de ophanging.
- De sturing. Een driestandenschakelaar met perilexaansluiting vraagt iets anders dan een CO2– of vochtgestuurde regeling met een 0-10V-ingang. Dit is het detail dat het vaakst pas op de dag van montage boven tafel komt.
Wisselstroom of gelijkstroom bij vervanging
Bij vervanging is dit de keuze die het meeste oplevert. Een gelijkstroommotor (ook wel DC of EC) regelt zijn toerental elektronisch en verbruikt bij hetzelfde debiet aanzienlijk minder, terwijl hij stiller is in de lage standen. Dat laatste is bij woningbouw vaak belangrijker dan het verbruik, omdat het bepaalt of de bewoner het systeem aan laat staan.
| Wisselstroom (AC) | Gelijkstroom (DC/EC) | |
|---|---|---|
| Regeling | Vaste standen, spanningsregeling | Traploos, elektronisch |
| Verbruik bij gelijk debiet | Hoger, vooral in deellast | Duidelijk lager |
| Geluid in lage stand | Merkbaar, bromtoon | Lager en gelijkmatiger |
| Aansturing | Perilex, driestandenschakelaar | 0-10V, vraaggestuurd, CO2 of vocht |
| Aanschaf | Lager | Hoger, terugverdiend via verbruik |
| Geschikt bij | Eenvoudige vervanging, gelijke sturing | Renovatie met vraagsturing of geluidsklachten |
In het aanbod ventilatieboxen staan beide uitvoeringen naast elkaar, zodat u de capaciteit bij de gevraagde werkdruk kunt vergelijken in plaats van alleen de nominale waarde. Gaat u van een vaste naar een vraaggestuurde regeling, dan verandert ook de bedrading en soms de plaats van de sensoren. Reken dat mee in de offerte in plaats van het als meerwerk te laten opduiken. Wie de overstap breder overweegt, vindt in ons artikel over ventilatiesysteem C of D kiezen de afweging tussen natuurlijke toevoer en balansventilatie.
Ventilatiebox vervangen: vier punten waar het misgaat
De box zelf is het eenvoudige deel. Deze vier punten kosten in de praktijk de meeste tijd.
1. De aansluitmaten wijken af. Nieuwe boxen hebben niet altijd dezelfde diameters of dezelfde onderlinge afstand als het model uit 2008. Plan verloopstukken en een stuk flexibel of spiraalbuis in, en houd er rekening mee dat elk extra verloop tegendruk toevoegt.
2. De ophanging wordt overgenomen. Een nieuwe box op de oude, doorgezakte beugels geeft trillingen door aan de constructie. Vervang de trillingdempers en controleer of de box waterpas hangt, anders belast u de lagers vanaf dag één verkeerd.
3. Het kanaalwerk is nooit gereinigd. Een nieuwe box achter twintig jaar vervuiling levert niet het beloofde debiet, en de klacht komt bij de nieuwe box terecht. Neem reiniging mee in hetzelfde bezoek; wij beschreven de werkwijze in ventilatiesysteem reinigen.
4. Er wordt niet ingeregeld. Na plaatsing hoort het systeem opnieuw te worden ingeregeld op de ontwerpdebieten per ruimte, en horen die waarden te worden vastgelegd. Zonder meetrapport is er bij een latere klacht geen vertrekpunt.
Wat de eisen zeggen
De ventilatie-eisen voor woningen en utiliteit liggen vast in de bouwregelgeving; het Informatiepunt Leefomgeving ontsluit de actuele eisen rond luchtverversing. Voor de uitvoering en het inregelen zijn de publicaties van ISSO de praktische norm. Bij vervanging in bestaande bouw geldt in beginsel het rechtens verkregen niveau, maar een vervanging is wel het natuurlijke moment om het systeem terug te brengen naar het niveau dat bij het huidige gebruik hoort. Gaat het om een ingreep waarbij ook warmteterugwinning in beeld komt, controleer dan of er een regeling van toepassing is via RVO.
Veelgestelde vragen
Hoe lang gaat een ventilatiebox mee?
Reken op vijftien tot twintig jaar bij normaal gebruik en periodiek onderhoud. Boxen in een keuken van een horeca- of zorgomgeving, of in een omgeving met veel stof, halen die termijn vaak niet.
Kan ik alleen de motor vervangen in plaats van de hele box?
Soms wel, als de motor los leverbaar is en de behuizing en waaier in orde zijn. Bij boxen ouder dan vijftien jaar is de motor meestal niet meer los te krijgen en levert een complete vervanging bovendien de winst van een gelijkstroommotor op.
Moet ik bij een ventilatiebox vervangen ook de kanalen aanpassen?
Niet standaard, maar wel controleren. Wijken de aansluitmaten af of is de tegendruk te hoog door lange kanalen en veel bochten, dan haalt de nieuwe box zijn debiet niet zonder aanpassing.
Wat kost het verschil tussen een AC- en een DC-box?
De aanschaf van een gelijkstroombox ligt hoger. Het verschil verdient zich terug via het lagere verbruik, en hoe langer de box per etmaal draait, hoe korter die termijn. Bij een systeem dat continu draait is dat het sterkste argument.
Ventilatiebox vervangen: de juiste box uitzoeken
Heeft u de capaciteit, de werkdruk, de aansluitmaten en de gewenste sturing op papier, dan is de selectie zelf een kwestie van vergelijken. In ons assortiment ventilatieboxen vindt u uitvoeringen voor woningbouw en utiliteit, in wissel- en gelijkstroom. Twijfelt u tussen twee uitvoeringen of komt u er met de tegendruk niet uit, leg de gegevens dan aan ons voor: met ruim 50 jaar ervaring in de luchttechniek in huis kijken wij verder dan een artikelnummer, en denken we mee over de hele lijn vanaf de luchtbehandelingskast of WTW-unit tot en met het inblaasrooster.
