Dakventilator vervangen: wat u vastlegt en waar het misgaat
Een dakventilator werkt buiten, in weer en wind, en bijna niemand ziet hem. Daardoor wordt hij vaak pas aangepakt als hij uitvalt, en dan moet het snel. Een dakventilator vervangen gaat het soepelst als u de gegevens vastlegt voordat de oude eruit gaat. Dit artikel zet op een rij waaraan u merkt dat vervanging aan de orde is, wat u opneemt, welk type past en op welke punten de montage misgaat.
Wanneer een dakventilator vervangen moet worden
Vier signalen wijzen op vervanging in plaats van reparatie.
Het systeem haalt zijn debiet niet meer. Meet de afzuiging bij de afzuigpunten. Zijn kanalen, kleppen en filters in orde en haalt het systeem op volle toeren toch niet de ontwerpwaarde, dan is de waaier of de motor de oorzaak.
Het geluid of de trillingen veranderen. Brommende of tikkende lagers en een waaier die uit balans raakt, merkt u eerst op de verdieping onder het dak.
De behuizing of de kap is aangetast. Een ventilator die in weer en wind staat, krijgt te maken met corrosie en een kap die niet meer sluit. Dringt er water naar binnen, dan kan de motor volgen.
De situatie is veranderd. Er zijn afzuigpunten bijgekomen, de keuken is verbouwd of de lucht bevat nu meer vet, vocht of agressieve stoffen dan toen de ventilator werd gekozen. Dan is vervangen op dezelfde specificatie vaak de verkeerde oplossing.

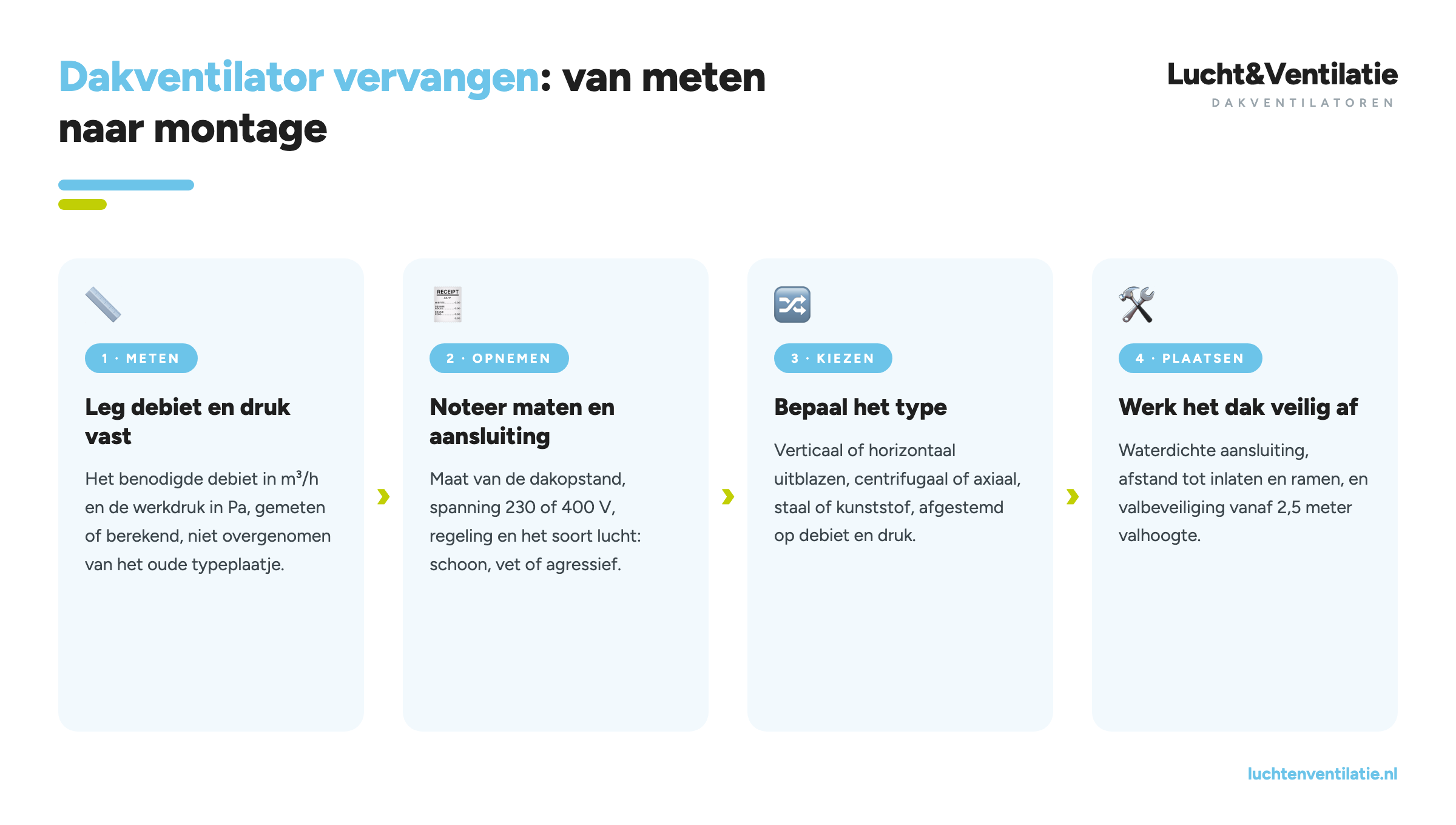

Dakventilator vervangen: wat u vastlegt voordat de oude eruit gaat
De meeste misgrepen ontstaan doordat er wordt besteld op wat er nu staat. Leg deze zes dingen vast.
- Het benodigde debiet in m³/h. Dat is niet per se het debiet dat op het typeplaatje van de oude ventilator staat. Gebruik de huidige behoefte.
- De werkdruk in Pa. Een ventilator levert zijn debiet bij een bepaalde tegendruk. Lange kanalen, bochten, kleppen en filters bepalen die druk.
- Het soort lucht: schoon, vervuild of vet, agressief of mogelijk explosief. Dat bepaalt staal, kunststof of een ATEX-uitvoering.
- De maten van de dakopstand en de doorvoer, en de uitblaasrichting.
- De voeding: 230 V eenfase of 400 V driefase, en of er een werkschakelaar en aansluitdoos zijn.
- De regeling: frequentieregelaar, trafoknop of vaste stand.
Welke dakventilator past bij de vervanging
De LV-ROOF-serie kent verschillende uitvoeringen. De waarden komen uit de datasheets; de uiteindelijke selectie maken wij op uw werkpunt.
| Uitvoering | Kenmerk | Bereik volgens datasheet | Past bij |
|---|---|---|---|
| LV-ROOF CV | Centrifugaal, verticaal uitblazend, normmotor IP55, frequentieregeling | 250 tot 800 mm, tot 20.000 m³/h, tot 750 Pa | Afvoersystemen met weerstand, ook vervuilde of vette lucht |
| LV-ROOF CH ER | Centrifugaal, buitenpoolmotor IP44, trafoknop | 200 tot 630 mm, tot 10.000 m³/h, tot 600 Pa | Compacte vervanging met eenvoudige toerenregeling |
| LV-ROOF AV | Axiaal, verticaal uitblazend, normmotor IP55 | 800 tot 1.400 mm | Grote debieten bij weinig tegendruk |
| LV-PLASTIC ROOF | Kunststof dakventilator, ook als ATEX | Zie datasheet | Agressieve lucht |
Bekijk alle uitvoeringen bij de dakventilatoren. Gaat het om rook- en warmteafvoer bij brand, kies dan niet uit deze tabel maar uit de RWA-ventilatoren; wat daar bij komt kijken, staat in ons artikel over de RWA-installatie. Staat de ventilator op een kanaal in plaats van op het dak, dan leest u in kanaalventilator: werking, soorten en toepassingen wat daarbij past.
Dakventilator vervangen: vijf punten waar het misgaat
1. De maten wijken af. Een nieuwe ventilator past niet automatisch op de bestaande opstand. Vergelijk de opstand met de maatindicatie op de datasheet en plan een nieuwe opstand of een overgangsstuk in als de maten verschillen.
2. De elektrische kant wordt vergeten. Controleer of de spanning, de werkschakelaar en de aansluitdoos bij de nieuwe motor passen. Gaat u van trafoknop naar frequentieregeling, dan verandert ook de bekabeling.
3. De aansluiting is niet waterdicht. De dakbedekking moet waterdicht aansluiten op de opstand. Isoleer het kanaaldeel in de onverwarmde zone, anders ontstaat condens die terugloopt naar binnen. Het artikel over ventilatie dakdoorvoer op een plat dak gaat daar verder op in.
4. De uitblaas staat te dicht bij een inlaat. Houd voldoende afstand tot luchtinlaten en te openen ramen, anders zuigt het gebouw de afgevoerde lucht opnieuw aan.
5. Het werk op het dak is niet voorbereid. Het Arbobesluit (artikel 3.16) spreekt van valgevaar als er 2,5 meter of meer gevallen kan worden, en geeft collectieve bescherming, zoals hekwerken en leuningen, voorrang boven individuele bescherming. Op een gebouwdak komt de valhoogte al snel boven die grens. Reken de beveiliging mee in de planning en de offerte.
Nieuwe ecodesign-eisen bij het vervangen van een dakventilator
Sinds 24 juli 2026 geldt Verordening (EU) 2024/1834 voor ventilatoren met een elektrisch ingangsvermogen tussen 125 W en 500 kW. Zij vervangt verordening 327/2011 en stelt strengere prestatie-eisen, vraagt om gegevens over het ventilatorgedrag bij verschillende belastingen en toerentallen, en schrijft voor dat reserveonderdelen beschikbaar zijn met een maximale levertijd (bron: Europese Commissie). Vraag bij vervanging daarom naar de actuele uitvoering en leg de beschikbaarheid van onderdelen vast, in plaats van het oude type na te bestellen.
Veelgestelde vragen
Hoe weet ik dat een dakventilator vervangen moet worden?
Meet het debiet bij de afzuigpunten. Haalt het systeem de ontwerpwaarde niet meer terwijl kanalen en kleppen in orde zijn, dan is de ventilator of de motor het probleem. Hoorbare lagers, trillingen, een aangetaste kap of een motor waarvoor geen onderdelen meer zijn, wijzen dezelfde kant op.
Kan ik de bestaande dakopstand hergebruiken?
Soms wel. Dat hangt af van de maten van de opstand en de maten van de nieuwe ventilator. Vergelijk ze met de maatindicatie op de datasheet voordat u bestelt, en reken verloopstukken of een nieuwe opstand mee als ze afwijken.
Heb ik een frequentieregelaar nodig?
Dat hangt van het type af. De LV-ROOF CV heeft volgens de datasheet frequentieregeling, de LV-ROOF CH ER wordt met een trafoknop geregeld. Geef bij uw aanvraag aan hoe het toerental nu wordt geregeld, dan kiezen wij de bijbehorende regeling mee.
Wat als de afgezogen lucht explosief of agressief is?
Dan is een standaard dakventilator niet de juiste keuze. Voor agressieve lucht bestaan kunststof uitvoeringen, voor explosiegevaar ATEX-uitvoeringen. Hoe u daarbij de juiste uitvoering kiest, staat in ons artikel over een ATEX ventilator kiezen.
De juiste dakventilator uitzoeken
Heeft u het debiet, de werkdruk, de maten van de opstand, de voeding en het soort lucht op papier, dan is de selectie zelf snel gedaan. In ons assortiment dakventilatoren vindt u uitvoeringen voor kantoren, scholen, bedrijfshallen en horeca. Twijfelt u tussen twee types of komt u er met de tegendruk niet uit, leg de gegevens dan aan ons voor: met ruim 50 jaar ervaring in de luchttechniek in huis kijken wij verder dan een artikelnummer, en rekenen we het werkpunt voor u na. Een overzicht van alle typen vindt u bij de ventilatoren.
