Ventilatie dakdoorvoer op een plat dak: waterdicht en zonder condens
Een ventilatie dakdoorvoer op een plat dak is de plek waar twee vakgebieden elkaar raken: de luchttechniek van binnen en de dakbedekking van buiten. Precies daar gaat het in de praktijk mis. Een lekkage bij de doorvoer wordt bijna nooit veroorzaakt door de dakkap zelf, maar door de aansluiting eronder. En als het in de winter binnen langs het kanaal begint te druppelen, is dat geen lekkage maar condens. Hieronder leest u hoe u een doorvoer opbouwt die waterdicht blijft en droog van binnen.

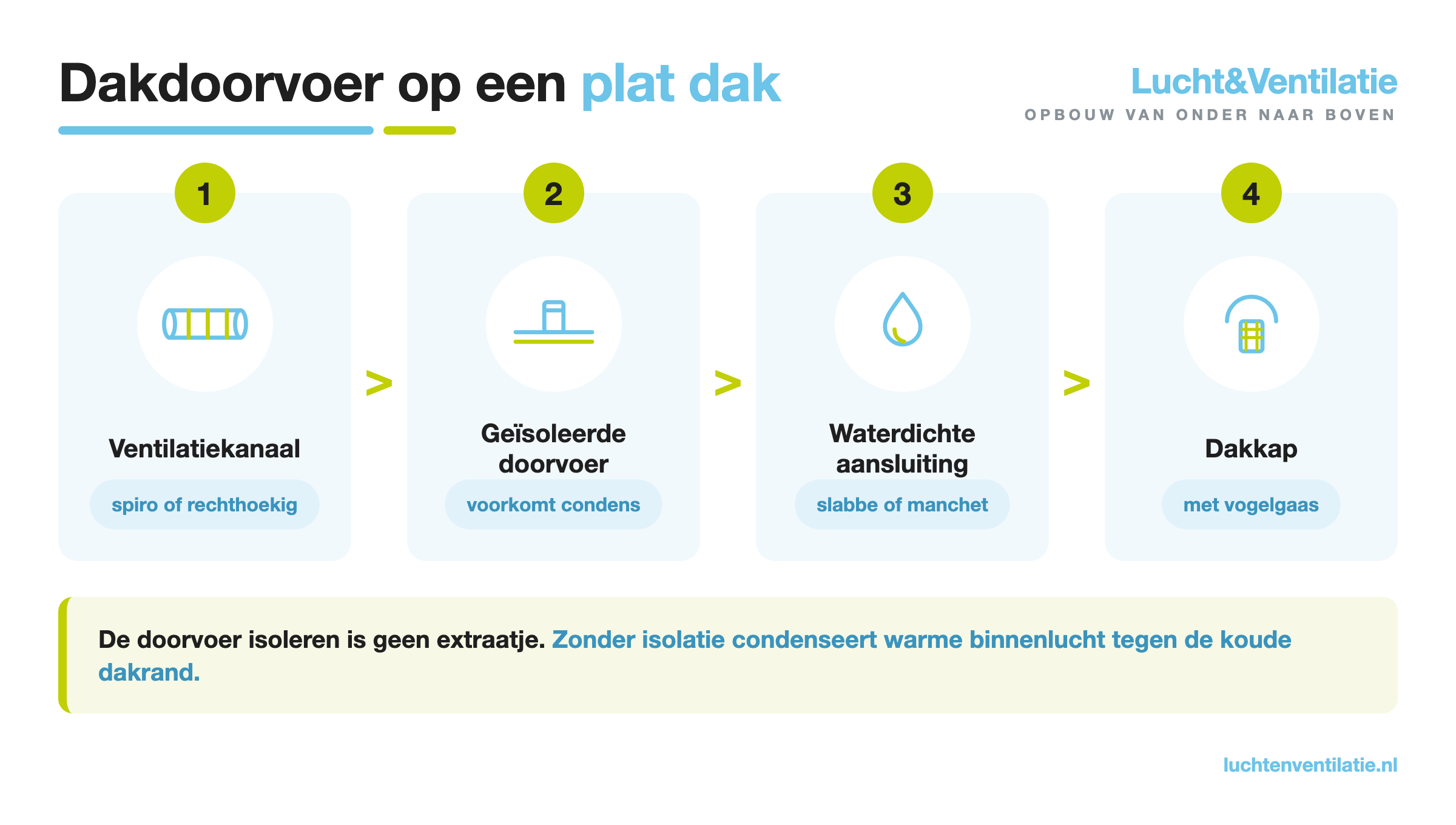

De opbouw van een ventilatie dakdoorvoer op een plat dak
Werk van onder naar boven en behandel elke laag als een eigen beslissing. Onderin komt het ventilatiekanaal, rond of rechthoekig, dat door de dakconstructie gaat. Daarboven zit de doorvoer zelf, in feite een buis met een flens die op het dak rust. Daarop komt de waterdichte aansluiting op de dakbedekking, en als laatste de afdekking die regen buiten en vogels weg houdt.
Waterdicht: de aansluiting is het werk, niet de kap
De dakbedekking moet mee omhoog langs de doorvoer, tot minimaal vijftien centimeter boven het dakvlak. Bij bitumen gebeurt dat met een plakplaat of slabbe die u meebrandt, bij EPDM met een manchet die u aan de folie verkleeft. Wat u niet doet, is de naad met kit dichtzetten en hopen dat het houdt. Kit werkt de eerste twee jaar en laat daarna los, precies op de plek waar u er niet bij kunt. Houd daarnaast afstand tot dakranden, opstanden en hemelwaterafvoeren, zodat de dakdekker met zijn materiaal rondom kan werken. Een doorvoer die te dicht op de rand staat, is nooit netjes af te werken.
Op een plat dak staat er bij een flinke regenbui tijdelijk water. Reken daarom niet met de theoretische afschot maar met de plek waar het water zich in de praktijk verzamelt, en houd de doorvoer daar weg. Bij een dak met veel doorvoeren is een verhoogde sokkel de veiligste route.
Condens: waarom isolatie van de doorvoer geen extraatje is
In de winter voert u lucht van 21 graden met vocht erin door een buis die aan de buitenkant tegen het vriespunt zit. Op de koudste plek van die buis slaat het vocht neer. Dat water loopt langs het kanaal naar binnen en komt op het plafond terecht, waar het als een daklekkage wordt gemeld. De oplossing is de doorvoer en het kanaal aan de warme zijde dampdicht te isoleren, zodat de binnenlucht de koude wand niet raakt. Bij afvoerkanalen uit vochtige ruimten, zoals een badkamer of keuken, is dit geen optie maar een voorwaarde.
Let daarbij ook op de koudebrug. Een ongeïsoleerde metalen doorvoer geleidt kou het gebouw in en verlaagt de temperatuur van het plafond eromheen. In een gebouw dat op de BENG-eisen is ontworpen, zijn dat de details die het verschil maken tussen de berekende en de werkelijke prestatie.
Dakkap, dakventilator of dakdoorvoer met kap?
Welke afwerking u kiest, hangt af van wat er in het kanaal gebeurt.
| Oplossing | Wanneer | Aandachtspunt |
|---|---|---|

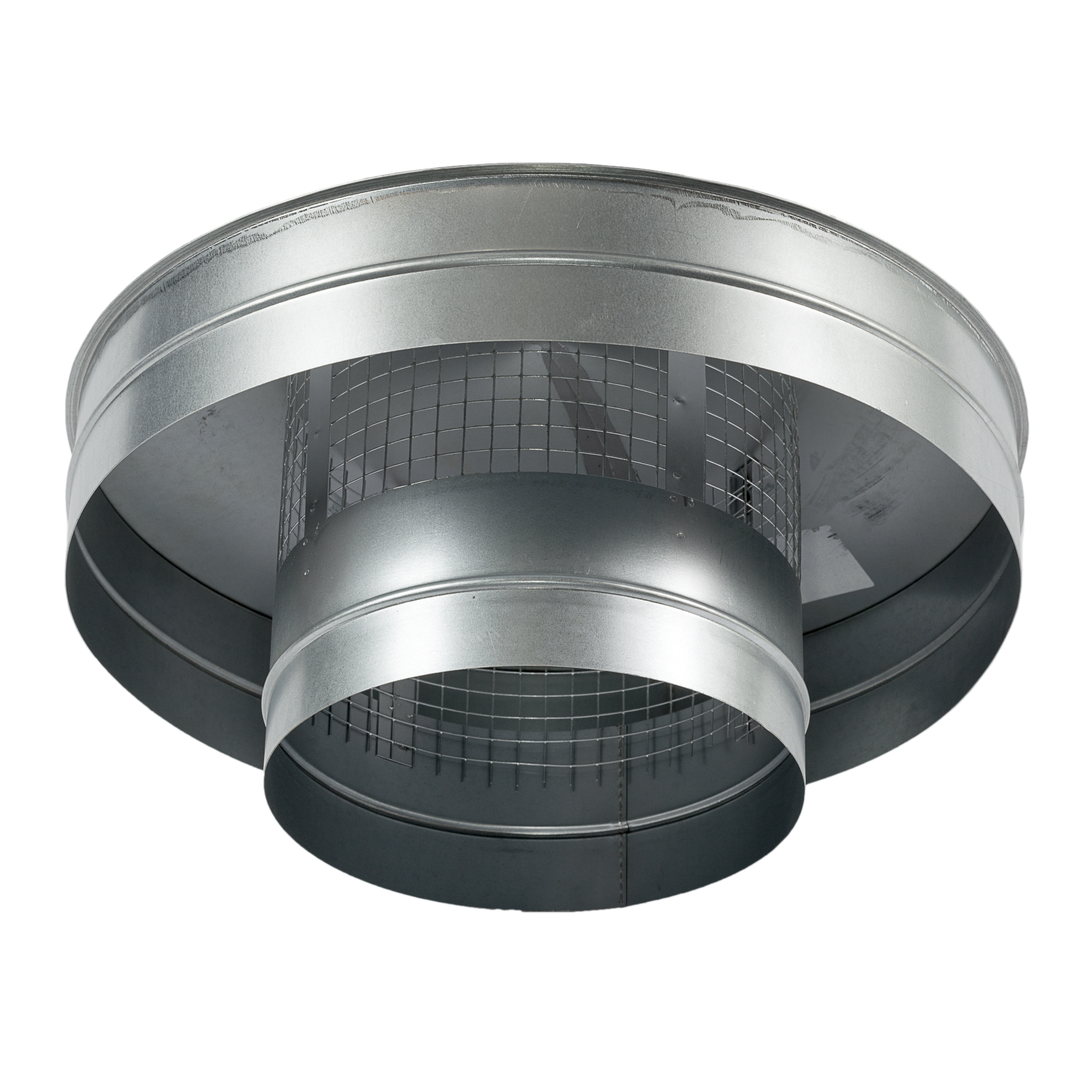

| Dakkap met vogelgaas | Vrije uitblaas of aanzuig, kanaal met eigen ventilator | Gaas jaarlijks controleren, pluizen en bladeren zetten zich vast |
| Dakdoorvoer met regenkap | Afvoer waarbij regeninslag moet worden geweerd | Vrije doorlaat mag niet kleiner worden dan het kanaal |
| Dakventilator | Afvoer waarbij de ventilator op het dak staat | Trillingsdemping en bereikbaarheid voor onderhoud |
| Doorvoer met terugslagklep | Meerdere ruimten op één kanaal | Voorkomt terugstroming, geeft wel drukverlies |
Kijk bij de keuze naar de vrije doorlaat en niet naar de nominale maat. Een kap met een sierlijke vorm kan de effectieve opening zo verkleinen dat u het drukverlies van een extra bocht cadeau krijgt. De hulpstukken en montagematerialen die u eronder gebruikt bepalen verder of de aansluiting luchtdicht is: een doorvoer die netjes waterdicht is maar lucht laat lekken, kost alsnog rendement.
Aan het eind van de zomer is het moment
Doorvoeren nalopen doet u het beste voordat het stormseizoen begint. Controleer of de manchetten nog aanliggen, of het vogelgaas open is en of er geen plantengroei tegen de opstand staat. Een half uur op het dak in september voorkomt een melding in november. De richtlijnen voor de detaillering vindt u bij ISSO, en de normen waar dakbedekking en luchtdichtheid aan moeten voldoen bij NEN.
Lucht & Ventilatie: advies en componenten
Lucht & Ventilatie levert luchttechnische componenten voor woningbouw, kantoren, scholen, zorg en industrie, met ruim 50 jaar ervaring in de luchttechniek in huis. Dakkappen, doorvoeren, hulpstukken en dakventilatoren leveren wij uit voorraad, ook in maatwerk waar de standaardmaat niet past. Onze specialisten kijken graag met u mee naar de opbouw van een specifieke doorvoer.
Veelgestelde vragen
Hoe hoog moet een ventilatie dakdoorvoer boven het dak uitkomen?
Houd minimaal vijftien centimeter boven het dakvlak aan voor de opstand waar de dakbedekking tegenaan komt, en meer wanneer er plaatselijk water blijft staan of bij een groendak met substraat. Bij aanzuig let u er bovendien op dat u niet in de uitblaas van een ander kanaal of van een warmtepomp zit.
Moet ik een dakdoorvoer isoleren?
Bij kanalen die warme, vochtige binnenlucht afvoeren en bij toevoerkanalen die door een onverwarmde ruimte lopen wel. Zonder dampdichte isolatie condenseert het vocht op de koude wand en loopt dat water naar binnen. Dat wordt vaak als daklekkage gemeld terwijl het dak in orde is.
Waarom werkt kit niet als afdichting?
Kit is elastisch maar niet blijvend hechtend op een verticaal vlak dat werkt onder temperatuurwisselingen. Na een of twee jaar laat de naad los en dat gebeurt onzichtbaar. De dakbedekking moet daarom mechanisch en met een manchet of slabbe op de doorvoer worden aangesloten, waarna kit alleen nog een afwerking is.
Heeft vogelgaas nadelen?
Gaas beperkt de vrije doorlaat en raakt op verwaaide plekken verstopt met pluizen, zaad en blad. Kies daarom een maaswijdte die groot genoeg is om vogels te weren zonder de opening te knijpen, en neem de controle van het gaas mee in het jaarlijkse onderhoud.
